事業内容

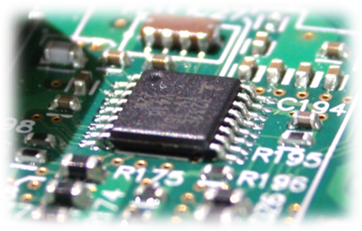

プリント基板実装
AOI検査機や外観検査員の目視確認による品質管理体制のもと、電子機器のコアパーツとなる基板の生産を行っております。
電子部品・生基板、ともに自社調達可能です。
対応実績
基板サイズ：L基板（420×450mm）
基板材質：FR-4・FPC・アルミ基板等
電子部品：0402チップ・BGA各種
2次加工：防湿コート、ROM書込み、電気試験等
SMT工程
2ライン体制で生産を行っており、小ロットや試作時は、テープカット品、スティック品にも対応します。
メタルマスクは、ガーバーデータに基づき自社ノウハウにより開口率を編集し作製します。
1号ライン設備構成
| ハンダ印刷機 （東北ミナミ） MK-878SVM | 表面実装機 （山形カシオ） YCM-8800VX | 表面実装機 （山形カシオ） YCM-8800VX-R | 大気リフロー炉 （千住金属） SAI-838RLF |
2号ライン設備構成
| ハンダ印刷機 （ヤマハ） YCP10 | ハンダ印刷検査機 （コーヨン） KY8030-2 | 表面実装機 （ヤマハ） YSM20 | 表面実装機 （ヤマハ） YSM20 | N2リフロー炉 （千住金属） SNR-840GT |
DIP工程

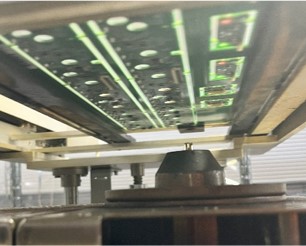

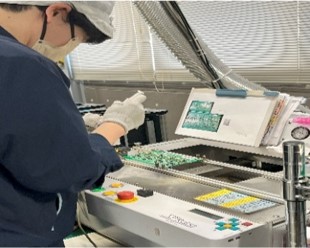

ポイント噴流ハンダ付装置2台で生産しており、仕様(部品配置等各種条件)によっては、手付け対応致します。
必要箇所へフラックスを塗布し、ハンダ付けを行う為、裏面にSMT部品が実装されていても可能です。
| スプレーフラクサ装置 （弘輝テック） ULTIMA-SP | ポイント噴流ハンダ付装置 （弘輝テック） ULTIMA-TR2 |
検査工程

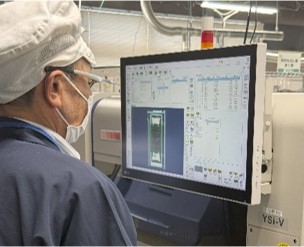

3Dの外観検査装置を使用し、極性・ハンダ外観を検査します。

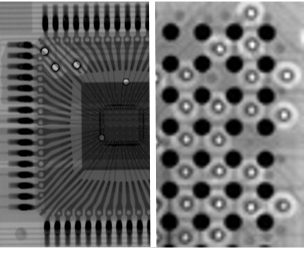

外観上確認の取れないような部品については、X線を使用し確認しております。
目視検査も行い、最終的な良否判定を行います。
| 外観検査装置 （ヤマハ） Ysi-V | 外観検査装置 （SAKI） BF18D－P40 | X線検査装置 （島津製作所） SMX-1000 | ICT （TAKAYA） APT-3020 |
基板分割工程

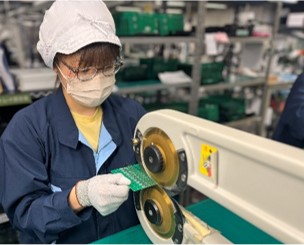

基板、電子部品にかかるストレスを低減するため、分割機を採用しています。

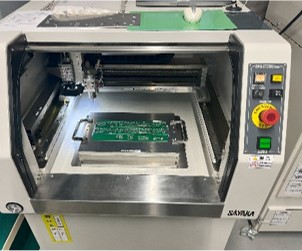

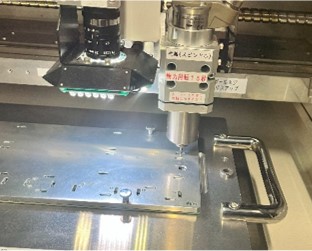

異形基板については、ルータ式分割機で対応します。
| 基板分割機（上下円形刃型） （cab） MAESTRO 2M/T | ルータ式基板分割機 （SAYAKA） SAM-CT23NJ |
主要設備一覧【実装】
| No | 設備名称 | 型式・仕様 | メーカー | 台数 |
|---|---|---|---|---|
| 1 | クリームはんだ印刷機 | MK-878SVM | 東北ミナミ | 1台 |
| 2 | 部品実装機 | YCM-8800VX | 山形カシオ | 1台 |
| 3 | 部品実装機 | YCM-8800VX-R | 山形カシオ | 1台 |
| 4 | 大気リフロー炉 | SAI-838RLF | 千住金属 | 1台 |
| 5 | クリームはんだ印刷機 | YCP10 | ヤマハ | 1台 |
| 6 | クリームはんだ印刷検査機 | KY8030-2 | コーヨン | 1台 |
| 7 | 部品実装機 | YSM20 | ヤマハ | 2台 |
| 8 | N2リフロー炉 | SNR-840GT | 千住金属 | 1台 |
| 9 | ポイントスプレーフラクサー装置 | ULTIMA-SP | 弘輝テック | 1台 |
| 10 | ポイント噴流はんだ付け装置 | ULTIMA-TR2 | 弘輝テック | 2台 |
| 11 | 外観検査装置 | Ysi-V | ヤマハ | 1台 |
| 12 | 外観検査装置 | RF18D-P40 | SAKI | 1台 |
| 13 | X線検査装置 | SMX-1000 | 島津製作所 | 1台 |
| 14 | ICT | APT-3020 | TAKAYA | 1台 |
| 15 | BGA/SMD品リワーク機 | RD500II | デンオン機器 | 1台 |
| 16 | ルータ式基板分割機 | SAM-CT23NJ | SAYAKA | 1台 |
| 17 | 基板分割機（上下円形刃型） | MAESTRO 2M/T | SAYAKA | 2台 |
